Documentos técnicos de instalações elétricas e de proteção contra descargas atmosféricas podem integrar processos de licenciamento, gestão da segurança e atendimento a exigências de seguradoras. O escopo depende do tipo de empreendimento e das exigências aplicáveis em Goiás ou no Distrito Federal.
A documentação deve refletir as condições verificadas na instalação e atender às exigências aplicáveis ao empreendimento. As condições de licenciamento e seguro precisam ser avaliadas para cada caso.
1. O que é avaliado no Laudo de SPDA (NBR 5419)?
O laudo de Sistema de Proteção contra Descargas Atmosféricas (SPDA) deve ser emitido por engenheiro eletricista habilitado no CREA e contempla:
- Inspeção visual detalhada: Estado de conservação dos captores (Franklin/Gaiola de Faraday), mastros, conexões e descidas;
- Ensaio de continuidade elétrica: Medição com miliohmímetro para avaliar a continuidade dos caminhos condutores previstos;

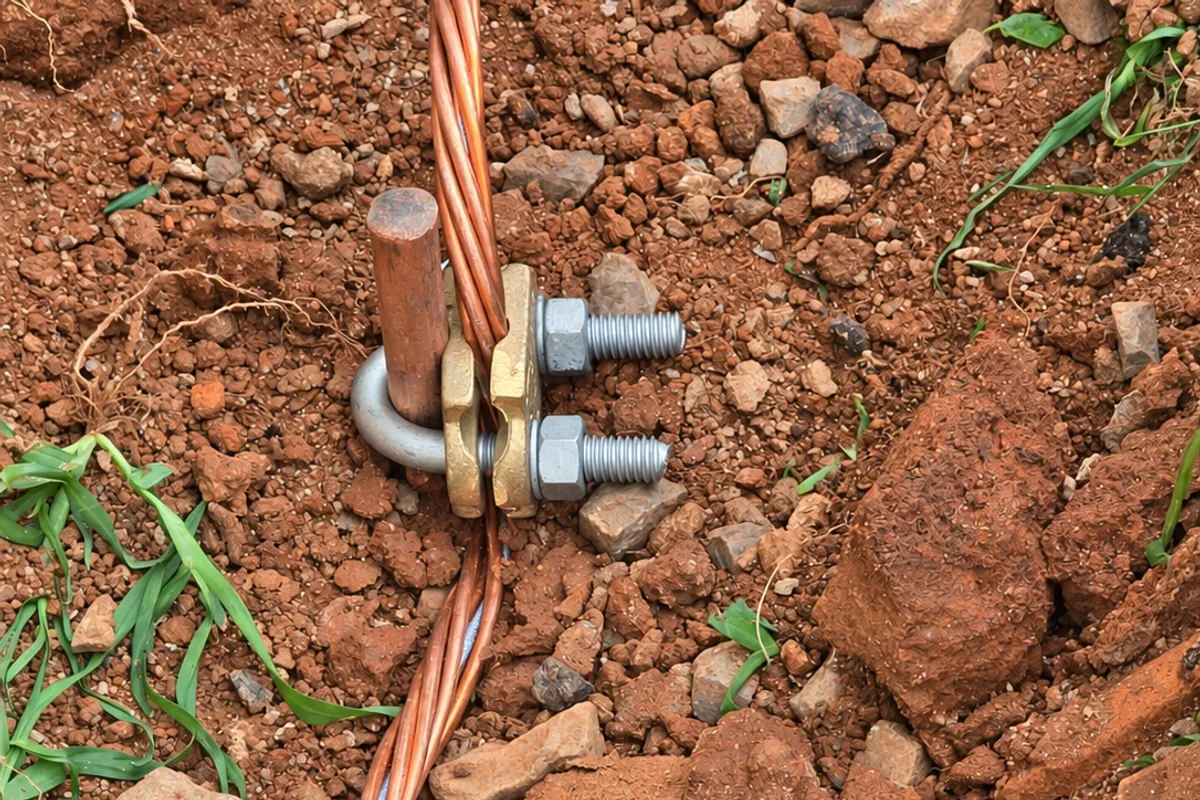

- Medição da resistência de aterramento: Verificação da malha enterrada com terrômetro calibrado;
- Dispositivos de Proteção contra Surtos (DPS): Verificação nos quadros de distribuição de força.
🏢 Precisa de Laudo de SPDA ou NR-10 com ART?
A HM Construtora Elétrica realiza medições técnicas no local com equipamentos certificados e emite o laudo fotográfico completo com ART conforme o escopo contratado e as exigências do empreendimento.
Solicitar Emissão de Laudo no WhatsApp2. Laudo de Instalações Elétricas e NR-10
O Laudo de NR-10 avalia a segurança dos trabalhadores e usuários em relação aos riscos de choque elétrico e arco voltaico. Ele inclui o mapeamento dos quadros elétricos, identificação de circuitos, sinalização de perigo, diagramas unifilares atualizados e estado dos disjuntores DR (Diferencial Residual).
3. Qual a periodicidade das inspeções?
A periodicidade depende das características da instalação, da análise de risco, da norma aplicável e das exigências do órgão responsável. Também pode ser necessária uma nova avaliação após alterações, danos ou ocorrências. O responsável técnico deve registrar os critérios adotados e o plano de inspeção.
A NR-10 trata da segurança em instalações e serviços com eletricidade. Laudos, registros e prontuário devem ser definidos conforme sua aplicação; um documento isolado não substitui todas as medidas de segurança ou garante a emissão de licença.
Referência: NR-10 — Ministério do Trabalho e Emprego.
Veja também: como planejar a manutenção elétrica preventiva e quando avaliar uma subestação.
